大容量光纖綜合業務接入設備
CMR-1600集中型PCM綜合接入設備是我公司自主開發的專用集成電路研制生產的語音綜合產品。該設備以大規模集成電路和可編程邏輯芯片為核心，設備具有豐富的話路信令接口和數據接口，以及話路口(FXS)、交換口(FXO)、2/4線音頻、E/M、RS232、以太網、V.35等多種接口，兼容好。即可以與本公司生產的傳輸設備、低速話音數據復接器、數據終端等產品配套使用，也可與其他廠家多品種型號、具有相關接口的設備相連使用。構成用戶環，熱線、會議電話，話音、信令中繼，電傳等,設備采用標準19英寸機箱設計。外形簡潔、美觀。外部供電為直流-48V/DC或交流220V/AC可選方式。本機可單獨桌面安放，也可與電源、傳輸設備、DDF端子、VDF端子、電源分配端子組架安裝；操作、維護方便?？蓮V泛應用于電信、金融、交通、公安、部隊的語音、數據、圖像的綜合接入。
1、采用標準 2、采用大規模集成芯片，電路簡單，穩定、可靠； 3、光纖接口：SC、FC可選，單、雙纖可選； 4、光線路速率為 5、提供1路共享線速 6、所以板卡支持熱插拔，提高業務傳輸?shù)目煽啃裕?span lang="EN-US"> 7、E1傳輸環境時，業務板卡可提供單獨E1接口，滿足各種應用環境； 8、模塊化設計，插板式結構，接口組合更靈活； 9、業務接口豐富，提供多種業務，多種速率的音頻、數據接口； 10、音頻接口增益和時隙可調； 11、具備完善的告警及狀態指示功能； 12、支持雙電源結構，DC-48V供電
項目分類 技術參數 設備結構 4U19英寸，機框插卡式結構，12個業務槽位、1個主控傳輸盤槽位、2個電源盤槽位； 光纖接口 接口速率：155Mb/s±50ppm； 工作波長：1310nm或1550nm； 出光功率：-2～-11dBm； 接收靈敏度：優于-36dBm； 接收動態范圍：34dB； 接口形式：FC/SC可選，單/雙纖可選 E1 接口 接口速率：2048Kbit/s ± 50ppm； 接口碼型：HDB3； 接口阻抗：75?（不平衡）或120?（平衡）方式可調； 電氣特性：符合ITU-T G.703相關的要求； 抖動轉移特性：符合ITU-TG.823建議； 輸入抖動容限：符合ITU-TG.823建議； 輸出抖動：符合ITU-TG.823建議； 接口類型：CC3（75?不平衡接口） RJ45（120?平衡接口） 以太網接口 接口速率：線速100Mbit/s； 接口規程：符合IEEE-802.3u標準； 端口模式： 接口類型：RJ-45 環路語音接口 接口阻抗：200Ω+680Ω‖0.1uF； 頻率特性：300-3400Hz（-0.6-+3dB）； 衡重雜音：≤-65dBmop； 接口環阻：≤1800Ω； 環路電流：25mA/路； 壓 縮 率：ITU G.711中A律； 接口類型：RJ插座 磁石接口 音頻范圍：300-3400 Hz； 編 碼 律：CCITT建議G 回 損：300-600 Hz > 12dB 600-3400 Hz > 15dB； 頻率響應：300-3400 Hz （+0.5，-0.5dB）； 空 噪：≤-65dBm0p； 增 益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）； 總信噪比：符合ITU G.713樣板； 接口類型：RJ45 供電條件 供電電壓：直流-48V，容差范圍 -36V ~ -72V 整機功耗：≤120W 環境要求 工作溫度： 存儲溫度： 工作濕度：0% ~ 95%,無凝露 外型尺寸 4U19英寸：

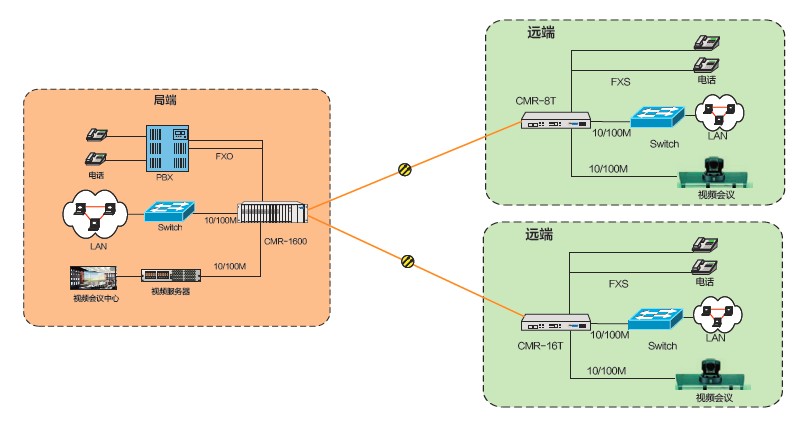

4U19英寸，機框插卡式結構，通過光纖可以遠程傳輸160路電話或音頻、1路共享線速100M以太網。設備點對點成對使用，或與康邁爾臺式光綜合接入設備組成星型網絡，也可以適應E1傳輸環境，與康邁爾臺式E1接入設備組網應用，適用于電信運營商新建電話中小容量模塊局的組建和企事業單位專網大容量綜合業務的接入網絡。
|
