SDH光傳輸設備

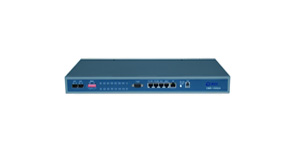

單板式STM-1級別的SDH光傳輸設備，技術性能完全符合ITU-T和國內外SDH規范。設備提供兩個155.52Mb/s STM-1群路光接口，3個業務插槽，具備ITU-T G.813標準的網元定時功能，VC-12全交叉連接和通道保護功能。支持E1、V.35、低速2M以太網、高速可調以太網接口，可提供24路E1接口,或16路E1接口+4路MSTP以太網接口，適用于電信運營商對大客戶的接入網絡和大型集團用戶自身專網的建設。

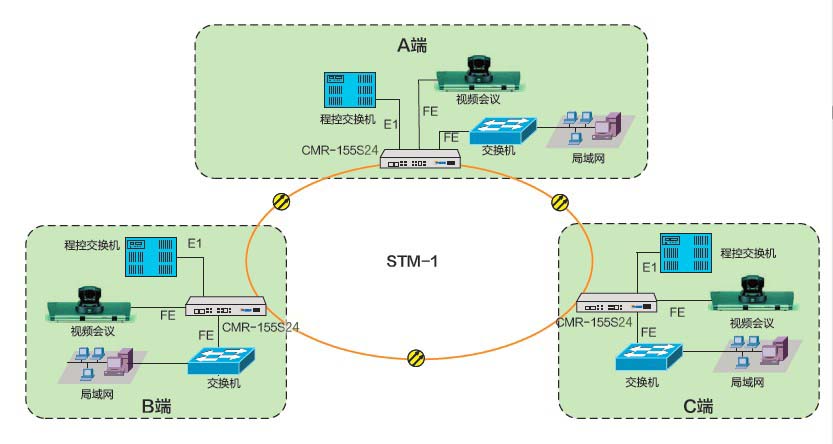

1、整機采用自主ASIC設計，體積小巧，可靠性高，功耗低； 2、采用插卡式結構設計，可提供E1、以太網、V.35等多種業務接口； 3、以太網接口可以提供固定速率接口，也可以提供基于GFP格式速率可調的接口； 4、支持點對點、鏈形、環形組網方式，可與CMR 5、兩個STM-1群路光接口間可獨立分配業務或互相保護，提供支路1+1通道保護功能； 6、支持ITU-T G.813標準的網元定時功能，自動實現在多個定時源間的切換； 7、提供公務電話接口，具有群呼和選呼功能； 8、提供RS232用戶透明通道； 9、提供D1～D3字節的ECC通道，網絡管理使用TCP/IP通信協議； 10、提供F（以太網）和f（RS232）網絡管理接口，實現ITU-T建議五大管理功能； 11、系統軟件支持遠程在線升級； 12、采用相應光器件，可實現長距離傳輸； 13、設備采用自然風散熱方式，工作穩定可靠； 14、支持雙電源備份功能
光纖接口 速 率：155.520Mb/s±4.6ppm 標 準：ITU-T G.957/G.958 介質類型：ITU-T G.652/G.653，單模 工作波長：1310nm，可選1550nm 傳輸距離： 靈 敏 度：優于-36dB 適 配：FC/ SC可選 E1支路接口 速 率：2.048Mb/s±50ppm 碼 型：HDB3 標 準：ITU-T G.703 阻 抗：75Ω非平衡式/120 Ω平衡式可選 抖 動：抖動指標符合ITU-T G. 823 以太網接口 接口類型：10/100Base-T 接口規程：符合IEEE802.3u標準 端口模式：10/100M自適應 物理接口：RJ-45 外定時接口 標 準：ITU-T G.813/783 輸 入：T1,T2,T3 輸 出：T4 功 能：支持SSM，具備跟蹤、保持和自由振蕩模式 公務電話接口（EOW） 速 率：64Kb/s 信令模式：雙音多頻撥號方式 振鈴頻率：450Hz 振鈴方式：揚聲器 撥 號 音：長連音 回 鈴 音：1秒通，4秒斷 忙 音：0.4秒斷續 振 鈴 音：同回鈴音 站址空間：00～99 物理接口：RJ-45 串行網管 速 率：19200b/s 物理接口：RJ-45 以太網網管 速 率：10/100M自適應 物理接口：RJ-45 環境要求 電 源：-48 VDC±10% 整機功耗：35W±10% 工作溫度：0℃～ 濕 度：≤90% （無凝結） 大氣壓力：70～106 Kpa 存放條件溫度：-20℃～ 機械尺寸
|
