SDH光傳輸設備

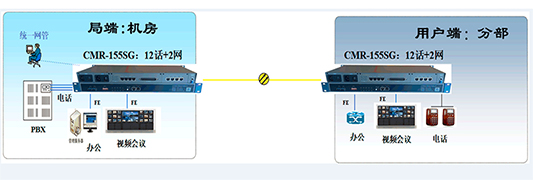

CMR-155SG SDH光端機是STM-1級別的同步數字序列（SDH）光傳輸系統，技術性能完全符合ITU-T和國內外SDH規范。該設備具有完整的同步定時功能，強大的無阻塞交叉矩陣，可用于組建點對點、鏈型、星型、環形等網絡，具有集成度高、構造精巧、組網靈活、網管功能強大等優點。 設備通過一對或一根光纖在提供4路以太網接口的同時（4VCG），還提供多種業務子卡。子卡包括不同數量的E1接口、V.35接口、FXO/FXS/載波磁石等話路接口以及/二/四線EM音頻/64K同向型數據/異步數據RS232/異步數據RS485等數據接口，實現基于GFP封裝的以太網、E1、V.35、語音話路等多業務的復用和傳輸。 l 設備同時具有SDH傳輸功能和PCM綜合接入功能； l 提供2個STM-1速率等級群路光接口； l 支持1+1通道保護功能，保護倒換時間優于50ms； l 支持TU-12顆粒度交叉連接功能； l 采用SFP光模塊（LC接口），支持熱插拔； l 采用大規模集成芯片，電路簡單，穩定、可靠； l 提供4路支持GFP-F封裝以太網接口； l 提供16路電話接口； l 模塊化設計，插卡式結構，接口組合更靈活； l 具備完善的告警及狀態指示功能； l 電源環境：DC-48V或AC 220V
1 光接口
l 發送光功率：–6dBm～–15dBm； l 接收靈敏度：≥–36dBm； l 光纖接口：LC； l 適用光纖：?jiǎn)文＃?/span> l 光路碼型：1B1H； l 光模塊：?jiǎn)卫w或雙纖可選； l 傳輸距離：普通20Km （最遠可達120Km） 2 E1接口
l 標稱速率：2048Kbit/s，容差±50ppm； l 接口碼型：HDB3 ； l 接口阻抗：75Ω（不平衡）或120Ω（平衡）； l 2048Kbit/s數字接口電氣特性：符合ITU-T G.703建議； l 抖動轉移特性：符合ITU-T G.823建議； l 輸入抖動容限：符合ITU-T G.823建議； l 輸出抖動：符合ITU-T G.823建議； l 接口類型：BNC 3 100M以太網接口
l 接口速率：100%線速，100Mbit/s； l 接口規程：符合IEEE-802.3u標準； l 接口類型：RJ-45； l 端口模式：10/100M自適應； 4 話路接口
l 接口形式：自動（FXS）、交換（FXO）、磁石（RD）、E/M（4W） l 話音取樣頻率：8KHz l 音頻接口指標： a.阻抗特性：600Ω平衡（二線/四線） b.電平 四線音頻輸入 電平：-5dBr 允許偏差 ±1dB 四線音頻輸出 電平：-5dBr 允許偏差 ±1dB 二線音頻發送 電平：0dBr 允許偏差 ±1dB 二線音頻接收 電平：-3dBr 允許偏差 ±1dB c.音頻轉接點阻抗反射衰減 二線： bp≥12dB(300~600Hz) bp≥15dB(600~3400Hz) 四線發： bp≥20dB(300~3400Hz) 四線收： bp≥20dB(300~3400Hz) d.凈衰減頻率特性：滿足ITU-T建議要求， e.空閑話路噪聲： 不超過-65dBm0p f.路際串話： 不超過-65dBm0 g.振幅特性： 滿足ITU-T建議要求 h.總 失 真： 滿足ITU-T建議要求 5 10Base-T接口
l 標稱速率：10/100Mbit/s自適應； l 接口規程：符合IEEE-802.3u標準； l 接口類型：RJ-45； l 支持透?jìng)?/font>VLAN功能； l 過濾或轉發的最大速率為15,000幀/秒； l 增強的TINYGRAM壓縮模式； l 10,000MAC地址局域網表
 |
